La locomotive a vapeur 232 U 1, la Divine


France, 1949, le chant du cygne de la traction vapeur, très perfectionnée, roulant à 140 km/h en tête des trains rapides du réseau du Nord, la 232 U 1 est une locomotive à vapeur française de type Hudson.

Surnommée la Divine, cette machine qui est restée unique aurait dû se nommer 2-232 R 4, en effet, elle faisait partie d'un lot de 8 machines étudiées par la Compagnie des chemins de fer du Nord en 1935 et commandées à l'OCEM sous la direction de Marc de Caso.

Mais, suite à la création de la SNCF, c'est la division des études des locomotives (DEL) qui reprend en charge l'aboutissement du projet, retardé par les événements de la Seconde Guerre mondiale.
Ainsi, seules 7 machines furent livrées entre 1940 et 1941 : les 2-232 R 1 à 3 et les 2-232 S 1 à 4.
Elles ne différaient que par la conception du moteur, à simple expansion pour les 232 R et à double expansion ou compound pour les 232 S.
Ces machines étaient prévues pour remorquer des charges de 200 à 500 t à des vitesses comprises entre 160 et 200 km/h.

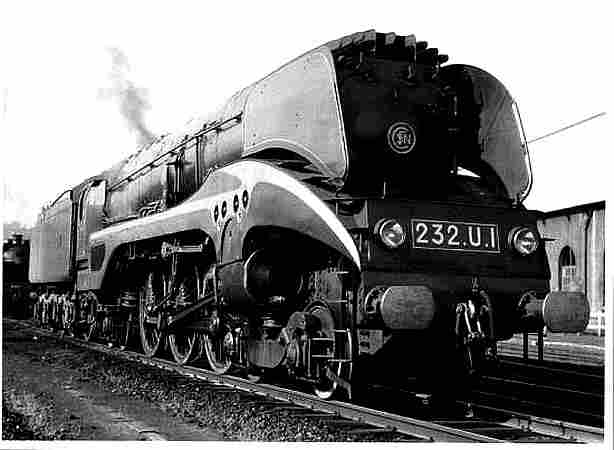

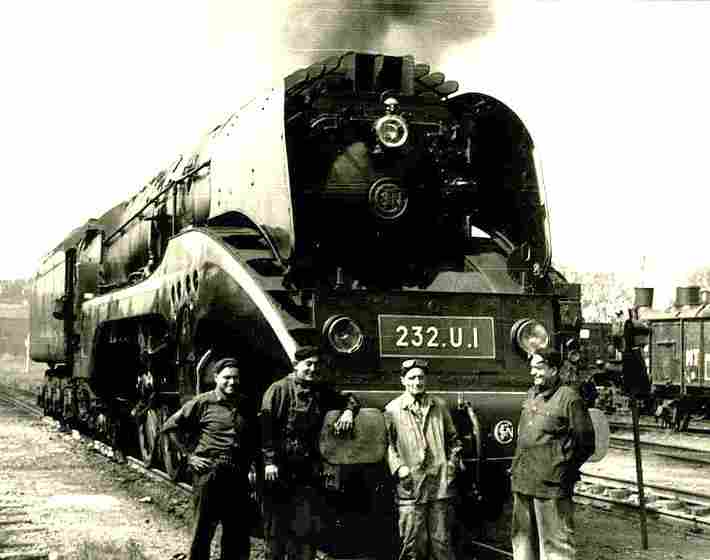

Une locomotive à vapeur 232 U1 SNCF, au dépot La Chapelle.

Caractéristiques techniques
- Exploitant SNCF
- Désignation 232 U 1
- Surnom La Divine
- Conception OCEM
- Disposition des essieux ooOOOoo + Tender
- Surface de la grille 5,175 m2
- Pression de la chaudière 2,0 MPa
- Moteur compound, Du Bousquet 2 cylindres
- Distribution Walschaerts
- Puissance continue 2430 kW 3300 ch
- Diamètre roues motrices 2000 mm
- Diamètre des roues AV et AR 970 mm
- Masse de la loco en service 129 t
- Masse adhérente 69 t
- Longueur hors tampons 15,705 m
- Tender type 2-36 B
- Capacité en eau 36 m3
- Capacité en charbon 11,5 t
- Masse tender en charge 84,4 t
- Masse totale loco et tender 215,4 t
- Longueur totale loco et tender 25,63 m
- Vitesse maximale 140 km/h

- Retirée du service en septembre 1961, d ’une masse de 215 tonnes avec son tender, wagon d'un type spécial placé après la locomotive pour assurer son approvisionnement en combustible, cette exceptionnelle locomotive a été conçue pour remorquer des trains rapides à la vitesse de 140 km/h.
- Construite en 1949 pour la SNCF, elle a été conçue par l’ingénieur Marc De Caso, 120 ans après la première locomotive à chaudière tubulaire.

- Elle représente l’ultime développement des perfectionnements techniques appliqués à la traction vapeur, avec son esthétique parfaite, elle est carénée pour la vitesse.
- Affectée au dépôt de la Chapelle, la 232 U 1 remorque les rapides entre Paris et Lille, elle termine sa carrière en 1961.

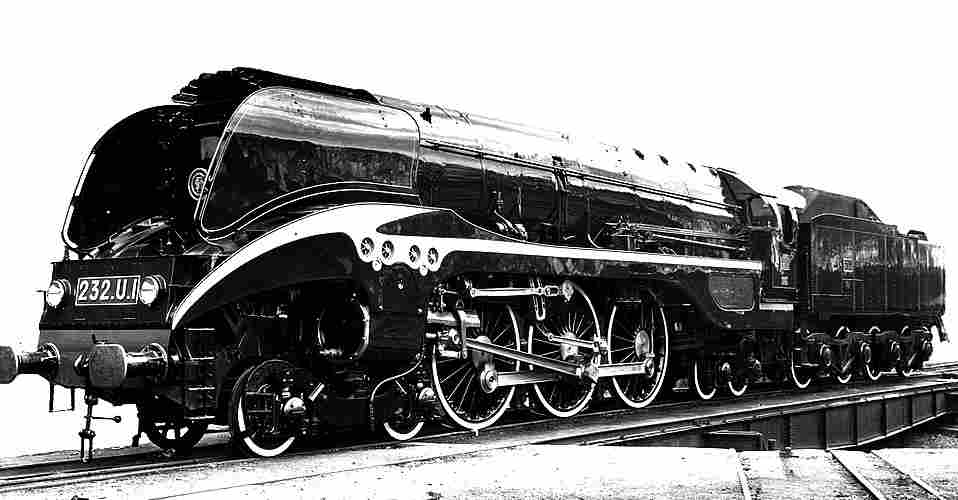

La 232 U 1 SNCF carénée en mai 1949.


- Le bandeau décoratif blanc au-dessus des roues représente un cygne stylisé, i l a été apposé par Marc de Caso qui était conscient que l'avenir n'appartenait plus aux machines à vapeur malgré les potentialités non encore exploitées de cette technologie.

- Les ateliers de la SACM situés à Illkirch-Graffenstaden ne purent terminer la 2-232 R 4 car la commande de 1938 fut interrompue par l'annexion allemande de l'Alsace.
- À la Libération, et après qu'il a été prévu de livrer la 2-232 R 4 équipée d'une turbine à vapeur sous le type 2-232 T, la société Corpet-Louvet sise à la Courneuve se chargea de terminer la construction en modifiant le moteur en compound à 4 cylindres.
- On passa d'une distribution par soupapes à cames rotatives système « Dabeg » à une distribution classique à tiroirs système « Walschaerts ».


La 232-U-1 dans un décor typiquement Nord.

Utilisation et service

- Sortie des ateliers Corpet-Louvet à La Courneuve et livrée en mai 1949 à SNCF, elle est mise en service la même année, elle fut affectée au seul dépôt de La Chapelle en compagnie des 7 autres 232.
- Capable de développer une puissance de 3300 ch et d'une vitesse maximale de 140 km/h cette machine ne fit cependant qu'une courte carrière à la SNCF, sa radiation fut en effet prononcée le 30 septembre 1961 après 13 ans de bons et loyaux services sur la ligne Paris-Lille.
- Comme ses consœurs et à l'inverse de certains types, il n'y eut pas de réemploi sur d'autres lignes ou d'autres régions. Cela tient à la très forte charge par essieu moteur qui atteignait 23 t.


La 232 U 1 de la SNCF à sa sortie des ateliers en mai 1949 à La Courneuve

- Le tender accouplé était le même pour les 8 machines, originellement, Marc de Caso avait prévu des tenders carénés de capacité supérieure à 40 m3 et à bogies de 3 essieux, mais la longueur totale avec la machine aurait été trop importante pour les plaques des dépôts.


Une des soeurs de la 232-U-1, série S, avec le carénage du
tender réalisé à titre de prototype.


- Finalement elles furent équipées de tenders très proches du modèle 34 P, les 2-36 B 1 à 9 qui pouvaient contenir 36 m³ d'eau et 11,5 t de charbon.


Postérité

- Entre 1973 et 1976, cette machine unique est restaurée aux ateliers de Thouars, en 1978 elle est désormais conservée à la Cité du train de Mulhouse.

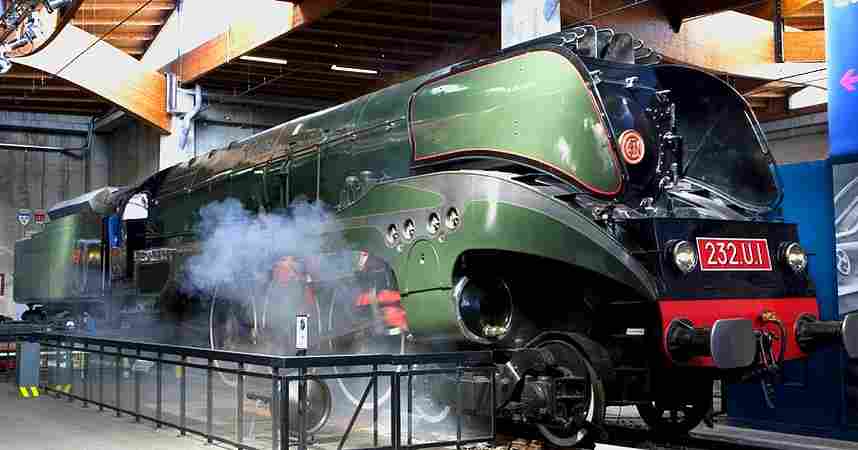

Locomotive 232 U1 au Musée français du chemin de fer de
Mulhouse, le plus grand musée ferroviaire d'Europe


- Elle est également visible dans l'une des scènes du film Drôle de Frimousse, où Audrey Hepburn pose devant elle, le film fut tourné en 1956.
- Les marques de modélisme ferroviaire Jouef et Fulgurex ont commercialisé des modèles réduits motorisés de cette machine, à l'échelle HO.


La 232-U-1, une locomotive légendaire.

- La marque Southern Steam Trains commercialise un modèle à vapeur vive à l'échelle 15.
